概述

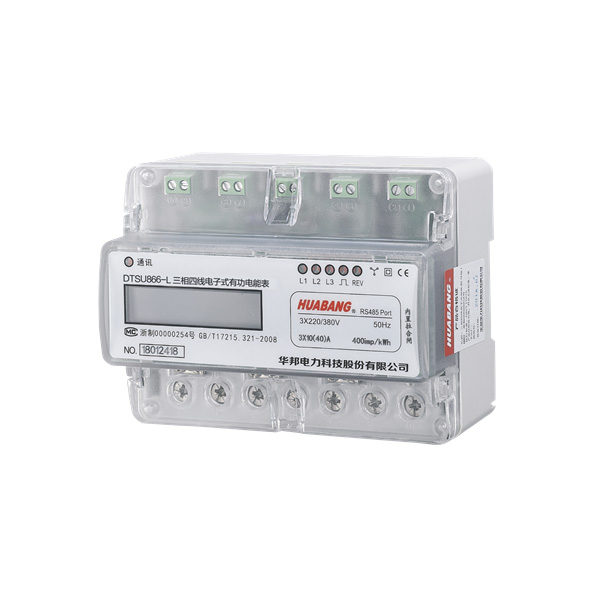

DTS866-L、DSS866-L型三相有功电能表，（以下简称仪表）是一种室内三相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的电能表。它具有较高的准确度和可行性。本仪表采用国际先进的超低功耗大规模集成电路技术及SMT先进工艺，关键元器件选用国际品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。精确计量有功电能，且可以通过红外通讯方式抄电量,读数直观且使用方便。本仪表设计符合标准GB/T 17215.321-2008《 1级和2级静止式交流有功电能表》、GB/T 17215.323-2008《 2级和3级静止式交流无功电能表》、DL/T 645-1997《多功能电能表通信规约》对三相静止式电能表的相关技术要求。

功能特点

1、电能计量功能：计量有功正反向电能，反向电能单独计量
      2、三相电源供电，一相或两相断电，计量准确度不受影响。三相电源断电后，所有存储数据不丢失，并能保持10 年以上。
      3、具有耦隔离有功无源脉冲测试口输出功能（满足远动脉冲输出要求，脉宽为80ms±20ms）。
      4、报警功能：缺相时报警指示灯灭。
      5、通讯功能：可通过手持终端或PC机进行通讯，完成编程设置和抄表。通讯时通讯符号亮，方便直观可靠。通讯规约Modbus-RTU
      6、显示功能：采用宽温大液晶方式显示各类信息；电能量显示位数为6为整数，2为小数。具有参数自动轮显功能，轮显时间5秒
      7、具有可远程通断电功能
      技术规格

◆ 电压：3×100V 、3×380V、3×220V/380V、3×230V/400V±20%
      ◆ 频率： 50Hz、60Hz
      ◆ 电流规格：5A/CT  5(30)A  10(40)A  20(80)A  30(100)A
      ◆ 电压回路功耗：≤1.0W  5VA
      ◆ 电流回路功耗：≤2VA(Ib)
      ◆ 正常工作温度：-25℃ - +55℃
      ◆ 存贮运输温度：-40℃ - +70℃
      ◆ 环境湿度：≤75%
      ◆ 产品寿命：大于10年
      ◆ 外型尺寸：125mm×88mm×73mm
